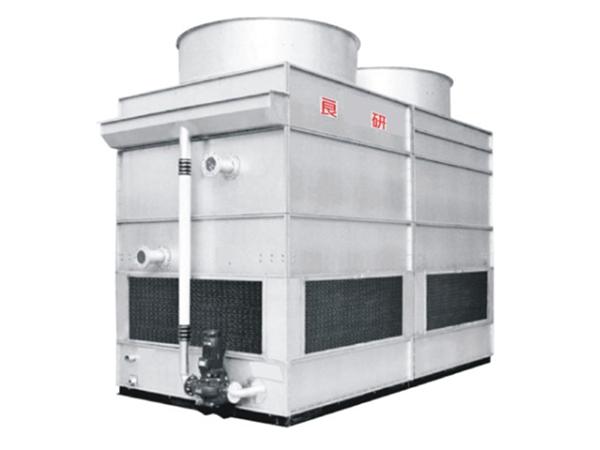

Torre de enfriamiento cerrada (contraflujo, tipo cuadrado)
Torre de enfriamiento cerrada (contraflujo, tipo cuadrado)
Descripción

La torre de enfriamiento cerrada de tipo cuadrado utiliza un sistema de contraflujo, ya que el aire por las rejillas de la base de la máquina. Está diseñado con una estructura hermética con muchas ventajas; por ejemplo, el agua no se evapora, y hay una menor concentración de iones de calcio y magnesio, lo que impide la formación de carbonatos de calcio o carbonatos de magnesio. Esto evita numerosos problemas resultantes durante el proceso de enfriamiento por evaporación, ahorrando así costes económicos y extendiendo el ciclo de vida de la máquina.

Funcionamiento

El agua, el aceite u otros líquidos fluyen de manera circular por la superficie de las tuberías. El aire entra por los conductos en la parte inferior de la torre y entra en contacto con el agua proveniente de la parte superior. Una parte del agua se evapora absorbiendo calor, y el aire caliente se expulse al exterior mediante el ventilador de la parte superior de la torre. El agua restante va a parar a la bandeja de recogida de agua, reciclándose y siendo transportada por la bomba al sistema de distribución de agua donde es expulsada por las boquillas de nuevo.

Modelos

Todas las características que se muestran a continuación describen las máquinas de enfriamiento por evaporación, estas características pueden modificarse en función de las necesidades de los clientes.

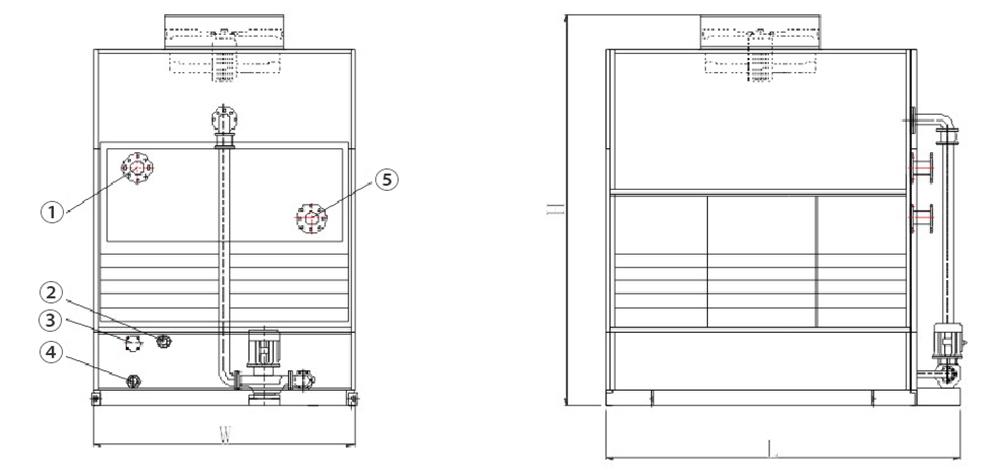

Torre de enfriamiento cerrada (contraflujo, tipo cuadrado)

1. Entrada de agua
2. Entrada de salida

3. Tubería de suministro
4. Tubo de rebosadero

5. Tubería de desagüe

Características
  • Temperatura del agua de entrada: T1=37℃
  • Temperatura del agua de salida: T2=32℃
  • Temperatura del bulbo húmedo: TWB=28℃
  • Temperatura del bulbo seco: T=31.5℃
  • Presión atmosférica: P=99.4KPa
Modelo Dimensiones (mm) Peso aproximado (Kg) Potencia del ventilador Potencia de la bomba Diámetro de la tubería de entrada/salida
L W H Parte pesada Transporte Potencia (KW) (KW) (mm)
LYN-5 1260 990 2000 278 360 576 1.1 0.55 32
LYN-8 1260 990 2000 326 410 656 1.1 0.55 32
LYN-15 2010 1200 2000 543 685 1109 1.5 0.75 50
LYN-25 2010 1200 2000 712 890 1420 1.5 0.75 50
LYN-30 2500 1200 2000 805 995 1611 2.2 1.1 65
LYN-40 2500 1200 2000 928 1160 1879 2.2 1.1 80
LYN-50 2500 1200 2000 1020 1275 2040 3 1.5 80
LYN-60 2500 1510 2600 1160 1450 2320 2.2*2 1.5 100

Nota: los parámetros expuestos se aplican a las tuberías de calentamiento de cobre, cuyo material se determinará en función de las propiedades de los fluidos.

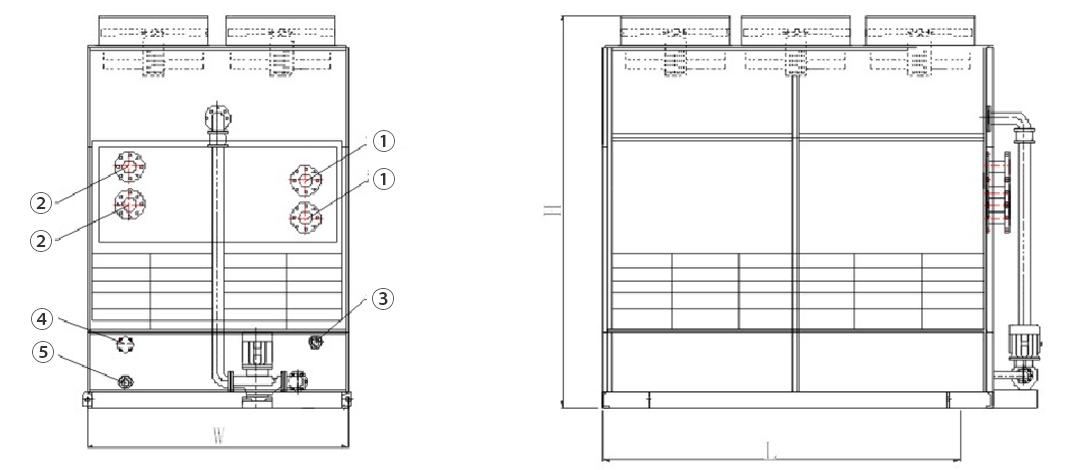

Torre de enfriamiento cerrada (contraflujo, tipo cuadrado)

1. Entrada de agua
2. Entrada de salida

3. Tubería de suministro
4. Tubo de rebosadero

5. Tubería de desagüe

Características
  • Temperatura del agua de entrada: T1=37℃
  • Temperatura del agua de salida: T2=32℃
  • Temperatura del bulbo húmedo: TWB=28℃
  • Temperatura del bulbo seco: T=31.5℃
  • Presión atmosférica: P=99.4KPa
Modelo Dimensiones (mm) Peso aproximado (Kg) Potencia del ventilador Potencia de la bomba Diámetro de la tubería de entrada/salida
L W H Parte pesada Transporte Potencia (KW) (KW) (mm)
LYN-70 2500 1510 2600 1377 1700 2737 2.2*2 2.2 100
LYN-80 2500 1510 2600 1560 1950 3120 2.2*2 2.2 100
LYN-100 3000 1510 3000 2162 2700 4370 3*2 3 125
LYN-125 3000 1510 3000 2568 3270 5136 3*2 3 150
LYN-175 3910 2000 3560 3321 4100 6642 4*3 4.4 250
LYN-200 3910 2210 3600 3688 4610 7422 4*3 4.4 80*8
LYN-250 4300 2520 3600 4712 5890 9420 4*4 6 100*8
LYN-275 4300 2520 3600 5200 6500 10400 4*4 6 80*16

Nota: los parámetros expuestos se aplican a las tuberías de calentamiento de cobre, cuyo material se determinará en función de las propiedades de los fluidos.
